硫化仪是橡胶加工行业控制橡胶质量，快速检验及橡胶基础研究应用广泛的仪器，为橡胶优化配方组合提供了的数据，可测出焦烧时间、正硫化时间、硫化指数及大、小转矩等参数。

一、硫化仪构造与原理：
 1、机械部分：由外壳、上下模、1.7HZ摆动机构、测力传感器组成；
 2、空气控制系统：由开合模的气缸、电磁阀，门控系统和空压机四部分组成；
 3、电控系统：由测温系统和控温系统组成；
 4、测试系统：主要由微处理器、计算机控制系统、数据获取器、交流器、数据处理器、电机控制、报告打印机组成。

二、硫化仪技术规格：
1、执行标准：ASTMD5289-95    ISO6502-1999（E）   GB/T16584-1996
2、测温范围：室温--200℃
3、测温精度：100--200℃时，±0.01℃
4、控温稳定度：100--200℃时，±0.1℃
5、设定范围：0--200℃；设定小单位：0.1℃
6、温度显示范围：0--200℃；显示分辨率：0.01℃
7、设定时间范围：0--200分钟；
8、自动量程切换：根据实际力矩自动增加和减少（5-20N.m）
9、扭矩显示精度：0.001N.m
10、电源：～220V±10%，50±1Hz，必须要良好接地
11、压缩空气：0.4Mpa 由气动调节阀控制
12、摆动频率：100次/分钟（约1.7HZ）
13、环境温度：常温--40℃，相对湿度＜80%（空气中不含腐蚀性气体）
14、质量：约200kg   功率：1KW
15、外型尺寸约：650X650X1100（mm）

三、硫化仪数据处理要求：

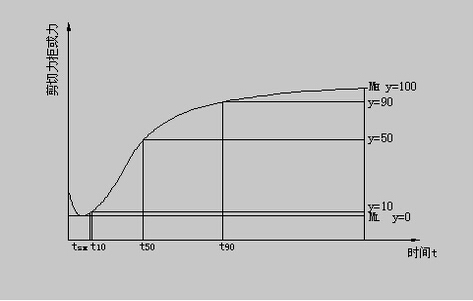

绘制格式、曲线、参数如下图1所示
ML：小转矩
MH：大转矩
TS1（早期硫化时间、焦烧时间）：ML＋0.1Nm  即在ML的基础上增加0.1N·m力矩时所对应的时间，以分钟计算。
TS2（早期硫化时间、焦烧时间）：ML＋0.2Nm  即在ML的基础上增加0.2N·m力矩时所对应的时间，以分钟计算。
T10（初始硫化时间）：ML （MH-ML）×10% 既转矩达到此值时所对应的时间，以分钟计算。
T30（能评定的硫化时间）：ML （MH-ML）×30% 既转矩达到此值时所对应的时间，以分钟计算。
T50（能评定的硫化时间）：ML （MH-ML）×50% 既转矩达到此值时所对应的时间，以分钟计算。
T70（能评定的硫化时间）：ML （MH-ML）×70% 既转矩达到此值时所对应的时间，以分钟计算。
T90（经常采用的佳硫化时间）：ML （MH-ML）×90% 既转矩达到此值时所对应的时间，以分钟计算。
VC（硫化速度指数）：VC=100/（T90-TS1）
